O que um transformador faz?

Um resposta central

A transformador transfere energia elétrica entre dois ou mais circuitos através de indução eletromagnética, alterando os níveis de tensão sem alterar a frequência . Em termos práticos, ele aumenta a tensão para transmissão de longa distância (por exemplo, de 11 kV para 400 kV) ou diminui para uso final seguro (por exemplo, de 240 V para 12 V para eletrônicos). Além da conversão de tensão, os transformadores também fornecem isolamento elétrico, regulam a corrente e protegem os equipamentos contra surtos.

Os transformadores modernos alcançam eficiências de 95% a 99% , tornando-os um dos dispositivos elétricos mais eficientes em uso. Seja em uma subestação de serviço público que movimenta centenas de megawatts ou em uma unidade compacta dentro de um carregador de telefone, o princípio subjacente – a lei da indução eletromagnética de Faraday – permanece o mesmo.

Tipos de transformadores e suas aplicações

Os transformadores são amplamente categorizados por frequência operacional, construção e aplicação. Compreender as distinções ajuda a selecionar a unidade certa para qualquer sistema.

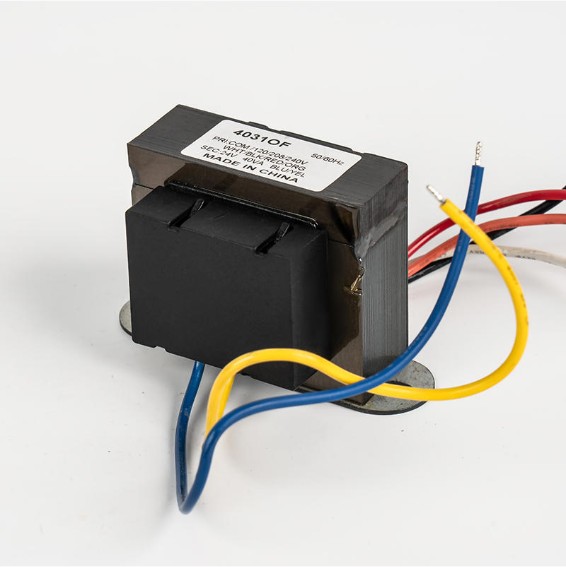

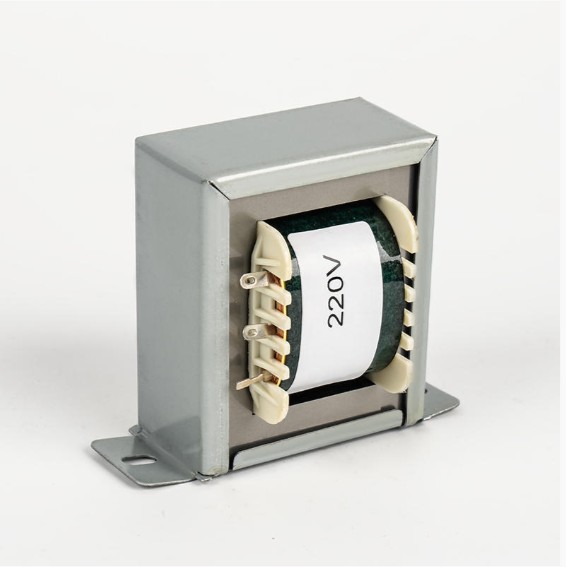

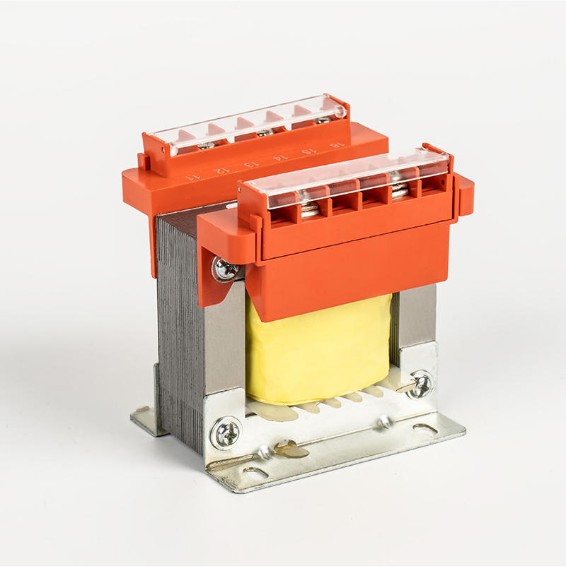

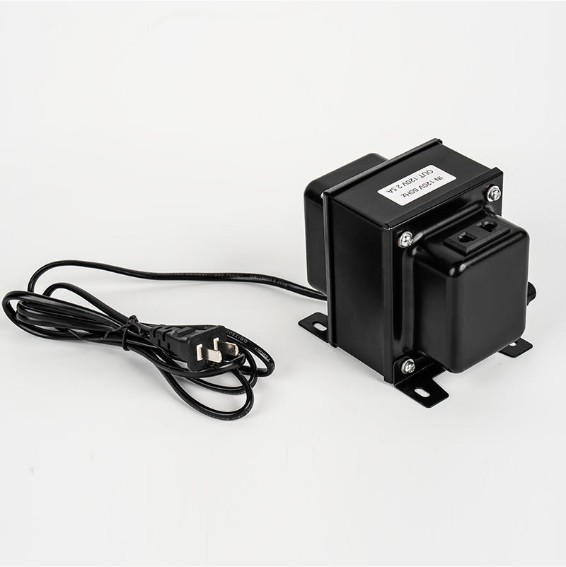

Transformadores de baixa frequência

Os transformadores de baixa frequência operam na frequência padrão da rede elétrica de 50 Hz ou 60 Hz . Eles usam núcleos de aço silício laminado para minimizar as perdas por correntes parasitas. Suas principais vantagens incluem robustez, alta capacidade de processamento de energia e longa vida útil – muitas vezes superior a 25 anos com manutenção adequada.

As aplicações de transformadores de baixa frequência abrangem uma ampla gama de indústrias:

• Distribuição de energia: Subestações da rede diminuindo da tensão de transmissão para a tensão do consumidor
• Controle industrial: Reguladores de tensão, estabilizadores e soldadores elétricos que exigem saída estável e de alta corrente
• Iluminação e eletrodomésticos: Sistemas de dimerização, acionamentos de compressor HVAC e unidades de refrigeração
• Nova energia: Inversores fotovoltaicos (PV) que convertem CC de painéis solares em CA compatível com a rede e sistemas de armazenamento de energia que gerenciam ciclos de carga/descarga

é especializada em transformadores de baixa frequência projetados para esses ambientes exigentes, oferecendo produtos que garantem conversão de energia eficiente e proteção confiável nos setores de energia, industrial, iluminação, eletrodomésticos e novas energias.

Transformadores de alta frequência

Transformadores de alta frequência operam a partir de 20 kHz até vários MHz . Como as perdas no núcleo aumentam com a frequência para núcleos de ferro, eles usam núcleos de ferrite ou de ferro em pó. O principal benefício é o tamanho: um transformador de alta frequência com a mesma potência que uma unidade de 50 Hz pode ser 10 a 100 vezes menor e mais leve .

As aplicações típicas incluem fontes de alimentação comutadas (SMPS), equipamentos de telecomunicações, dispositivos médicos e carregadores integrados de veículos elétricos (EV).

Conexão do transformador de corrente: como funciona e por que é importante

Um transformador de corrente (TC) é um dispositivo de medição que produz uma corrente reduzida e proporcional em seu enrolamento secundário, permitindo medição segura de circuitos de alta corrente. A conexão correta é crítica para precisão e segurança.

Procedimento de conexão de TC padrão

1. Passe o condutor primário (a linha que está sendo medida) através da janela do CT ou conecte aos terminais primários (P1, P2).
2. Conecte os terminais secundários (S1, S2) ao instrumento de medição - normalmente um amperímetro ou medidor de energia com classificação de 5 A ou 1 A.
3. Nunca deixe o secundário de um TC energizado em circuito aberto. Um secundário aberto pode gerar tensões perigosamente altas (potencialmente milhares de volts) devido à força magnetomotriz desimpedida.
4. Observe as marcações de polaridade (convenção de pontos ou marcações P1/S1) para garantir relações de fase corretas para aplicações de relés de proteção.
5. Aterre um terminal secundário de acordo com a prática padrão (normalmente S2 ou S1 aterrado ao chassi) para evitar riscos de tensão flutuante.

As relações CT comuns são 100:5, 200:5, 400:5 e 1000:5 A . A seleção de uma relação de TC subdimensionada causa erros de saturação e medição; o superdimensionamento reduz a precisão em carga normal. Sempre especifique a classe de precisão do TC (por exemplo, Classe 0,5 para medição, Classe 5P para proteção) ao fazer o pedido.

Transformador de montagem em almofada: instalação e principais considerações

Um transformador pad mount é uma unidade ao nível do solo, resistente a violações, alojada em um gabinete de aço trancado, conectado a uma rede de distribuição subterrânea. É a solução padrão para áreas suburbanas e comerciais onde as linhas aéreas são impraticáveis ​​ou indesejáveis.

As classificações típicas variam de 25 kVA a 2.500 kVA , com tensões primárias de 4 kV a 35 kV e tensões secundárias de 120/240 V (monofásico) ou 208Y/120 V a 480Y/277 V (trifásico).

Principais requisitos de instalação

• Almofada de concreto: Deve ser nivelado, classificado estruturalmente e dimensionado de acordo com as especificações do fabricante (normalmente estendendo-se de 3 a 6 polegadas além da área ocupada pelo gabinete).
• Liberação: Mínimo de 3 pés de espaço de trabalho livre no lado de alta tensão; 10 pés de distância dos edifícios de acordo com as diretrizes da NEC.
• Roteamento de cabos: Os cabos subterrâneos entram através de mangas de conduíte vedadas contra umidade e roedores.
• Aterramento: O gabinete e o neutro devem ser ligados a uma haste de aterramento acionada de acordo com os requisitos locais de resistência do solo (normalmente <25 Ω).
• Contenção de óleo: Muitas jurisdições exigem uma berma de contenção secundária ou uma almofada absorvente sob as unidades cheias de óleo para evitar a contaminação do solo.

Transformador e subestação: como funcionam juntos

Uma subestação é uma instalação que comuta, transforma e regula a energia elétrica. Os transformadores são seus componentes centrais, realizando a própria conversão de tensão entre os níveis de transmissão e distribuição.

Um fluxo de trabalho típico de uma subestação de serviços públicos é assim:

1. Entrada da linha de transmissão: A energia chega a 115 kV, 230 kV ou 500 kV da usina geradora.
2. Transformador abaixador: Um grande transformador de potência reduz a tensão para 12,47 kV, 13,8 kV ou 34,5 kV para distribuição primária.
3. Aparelhagem e proteção: Disjuntores, chaves seccionadoras e relés de proteção isolam falhas em milissegundos.
4. Transformadores de distribuição: As unidades montadas em poste ou em almofada reduzem ainda mais a tensão para 120/240 V ou 480 V para uso residencial e comercial.

Um único transformador de potência de subestação pode lidar com 10 MVA a 1.000 MVA e pesa até várias centenas de toneladas. A falha de tal unidade pode bloquear uma região inteira durante semanas, razão pela qual o monitoramento e a manutenção dos transformadores da subestação são tratados como tarefas críticas de infraestrutura.

Como verificar um transformador: métodos de teste e o que procurar

Testes regulares evitam falhas inesperadas e prolongam a vida útil do transformador. O teste apropriado depende do tipo de transformador e do equipamento disponível.

Verificações visuais e físicas básicas

• Inspecione quanto a vazamentos de óleo, corrosão, buchas rachadas ou aletas de resfriamento danificadas.
• Verifique o nível do óleo através do visor; baixo nível de óleo reduz o resfriamento e a rigidez dielétrica.
• Ouça zumbidos, zumbidos ou estalos incomuns - sons acima do zumbido normal de 100–120 Hz podem indicar frouxidão do núcleo ou descarga parcial.
• Verifique se os ventiladores ou bombas de resfriamento (se presentes) estão funcionando corretamente.

Testes elétricos

• Teste de relação de giros (TTR): Confirma que a relação entre a tensão primária e secundária corresponde à placa de identificação. O desvio aceitável é normalmente ±0,5% da relação da placa de identificação.
• Teste de resistência de isolamento (IR): Aplique 500 V ou 1.000 V CC por meio de um megôhmetro entre os enrolamentos e entre os enrolamentos e o núcleo. Valores acima 1.000 MΩ são geralmente considerados saudáveis para unidades de média tensão.
• Resistência do enrolamento CC: Detecta curvas em curto ou conexões soltas. Compare os valores medidos com os dados de fábrica; desvios superiores a 2% justificam investigação.
• Análise de Gás Dissolvido (DGA): Para transformadores cheios de óleo, identifica falhas incipientes medindo gases dissolvidos no óleo isolante (por exemplo, acetileno indica arco voltaico, hidrogênio indica descarga parcial).
• Teste de Fator de Potência / Tan Delta: Mede perdas dielétricas em isolamento. Valores superiores 0,5% –1% para sistemas de isolamento de óleo-papel sugerem entrada de umidade ou envelhecimento.

Intervalos de manutenção recomendados

Escolhendo o transformador certo para sua aplicação

A seleção de um transformador envolve combinar vários parâmetros com a carga e o ambiente. O subdimensionamento causa superaquecimento e falha prematura; o superdimensionamento desperdiça capital e aumenta as perdas sem carga.

• Classificação de kVA: Calcule a carga total conectada (em kW) dividida pelo fator de potência e adicione uma margem de segurança de 20–25% para expansão futura.
• Relação de tensão: Combine a tensão primária com a alimentação e a tensão secundária com os requisitos de carga; confirme a faixa do comutador se a tensão de alimentação variar.
• Classe de isolamento: Escolha o tipo seco para locais internos sensíveis ao fogo (por exemplo, hospitais, arranha-céus); imersos em óleo para subestações externas onde são necessárias classificações mais altas.
• Frequência operacional: Confirme a compatibilidade de 50 Hz ou 60 Hz – um transformador projetado para 60 Hz superaquecerá e saturará se operado a 50 Hz na mesma tensão.
• Condições Ambientais: Para ambientes úmidos, corrosivos ou de alta altitude, especifique enrolamentos encapsulados, revestimento tropical ou unidades com redução de altitude.

Para aplicações industriais e de novas energias que exigem desempenho comprovado de transformadores de baixa frequência, a Ningbo Chuangbiao Electronic Technology Co., Ltd. fornece soluções de engenharia - desde transformadores de soldagem e reguladores de tensão até transformadores inversores fotovoltaicos e unidades de sistema de armazenamento de energia - apoiadas por rigorosos padrões de qualidade e profundo conhecimento em aplicações.
