Como funcionam os transformadores: tipos, estrutura, aplicações e limitações

O que são Transformadores ?

Um transformador é um dispositivo elétrico que transfere energia entre dois ou mais circuitos através de indução eletromagnética, permitindo conversão de tensão, regulação de corrente e isolamento elétrico sem qualquer conexão elétrica direta. Em sua essência, um transformador consiste em duas ou mais bobinas de fio (enrolamentos) enroladas em torno de um núcleo magnético compartilhado. Quando a corrente alternada flui através do enrolamento primário, ela gera um campo magnético variável que induz uma tensão no enrolamento secundário - esta é a Lei da Indução Eletromagnética de Faraday em ação.

Os transformadores são amplamente categorizados por sua frequência operacional em dois tipos principais: transformadores de baixa frequência (normalmente operando em 50–60 Hz) e transformadores de alta frequência (operando de alguns kHz até vários MHz). Ambos os tipos são indispensáveis ​​em sistemas de energia, equipamentos industriais, eletrônicos de consumo e infraestrutura de energia renovável.

Contexto histórico: como os transformadores vieram para alimentar o mundo

O transformador foi demonstrado pela primeira vez em 1831 por Michael Faraday, que descobriu a indução eletromagnética. O transformador prático como o conhecemos hoje foi desenvolvido na década de 1880 por engenheiros como Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. e a equipe da Westinghouse. A "Guerra de Correntes" entre o sistema DC de Edison e o sistema AC de Tesla/Westinghouse foi vencida de forma decisiva pela AC - em grande parte porque os transformadores podiam aumentar a tensão para transmissão de longa distância e depois reduzi-la para uso doméstico seguro, algo que a tecnologia DC da época não conseguia alcançar de forma eficiente.

No início do século 20, os transformadores formavam a espinha dorsal das redes elétricas em todo o mundo. Hoje, desde minúsculos transformadores com núcleo de ferrite dentro de um carregador de smartphone até enormes 1.000 unidades MVA nas subestações da rede nacional, a tecnologia dos transformadores sustenta praticamente todas as infraestruturas elétricas modernas.

Noções básicas do transformador: tensão, relação de rotação e eficiência

A operação fundamental de um transformador é governada pela relação de voltas - a razão entre o número de voltas no enrolamento primário (N₁) e o enrolamento secundário (N₂):

• Transformador elevador : N₂ > N₁ → A tensão secundária é maior que a tensão primária (por exemplo, a saída da usina aumentou para 400 kV para transmissão de longa distância)
• Transformador abaixador : N₂ < N₁ → A tensão secundária é inferior à tensão primária (por exemplo, distribuição de 11 kV reduzida para 230 V para residências)
• Transformador de isolamento : N₁ = N₂ → Mesma tensão em ambos os lados, usada para segurança elétrica e isolamento de ruído

A relação de tensão é: V₁/V₂ = N₁/N₂. Consequentemente, a corrente se transforma inversamente: I₁/I₂ = N₂/N₁. Os transformadores de potência modernos alcançam eficiências de 95% –99,5% , tornando-as uma das máquinas elétricas mais eficientes já construídas. As perdas surgem de duas fontes: perdas de cobre (aquecimento I²R nos enrolamentos) e perdas no núcleo (histerese e perdas por correntes parasitas no núcleo magnético).

Estrutura do transformador: componentes principais explicados

Compreender como funciona um transformador requer conhecer seus principais componentes estruturais:

Núcleo Magnético

O núcleo canaliza o fluxo magnético entre os enrolamentos. Os transformadores de baixa frequência usam núcleos de aço silício laminado (folhas de 0,25–0,5 mm de espessura) para minimizar as perdas por correntes parasitas em 50/60 Hz. Os transformadores de alta frequência usam núcleos de ferrite ou núcleos de ferro em pó, que apresentam menores perdas no núcleo nas frequências kHz – MHz. A geometria do núcleo varia – formatos comuns incluem núcleos E-I, núcleos toroidais e núcleos UI, cada um com vantagens específicas em eficiência de fluxo, facilidade de enrolamento e blindagem EMI.

Enrolamentos Primários e Secundários

Os enrolamentos são bobinas de fio de cobre isolado (ou às vezes de alumínio) enroladas em torno do núcleo. O enrolamento primário recebe energia CA de entrada; o secundário fornece potência de saída. Projetos com vários enrolamentos podem fornecer múltiplas tensões de saída simultaneamente. A classe de isolamento (A, B, F, H) determina a temperatura máxima permitida — O isolamento Classe H tolera até 180°C , adequado para transformadores industriais de alta carga.

Sistemas de Isolamento e Refrigeração

Grandes transformadores de potência são imersos em óleo mineral ou fluido de éster sintético para isolamento e dissipação de calor. Transformadores menores do tipo seco usam resfriamento a ar ou encapsulamento de resina (transformadores de resina fundida). As unidades resfriadas a óleo podem implantar sistemas de resfriamento forçado de óleo e ar (OFAF) para lidar com classificações de até 1.000 MVA e além .

Como funcionam os transformadores: processo eletromagnético passo a passo

1. A tensão CA é aplicada ao enrolamento primário, conduzindo corrente alternada através dele.
2. Esta corrente alternada cria um fluxo magnético variável no núcleo, proporcional à tensão aplicada e inversamente proporcional à frequência e ao número de voltas (Lei de Faraday: V = N × dΦ/dt).
3. O fluxo magnético é canalizado eficientemente através do núcleo para o enrolamento secundário.
4. A mudança de fluxo induz uma EMF (força eletromotriz) no enrolamento secundário – a tensão de saída – determinada pela relação de espiras.
5. Quando uma carga é conectada ao secundário, a corrente flui e o transformador ajusta automaticamente sua corrente primária para manter o equilíbrio energético (menos perdas).

Este processo é totalmente passivo – sem partes móveis, sem comutação ativa em um transformador convencional – e é por isso que os transformadores oferecem confiabilidade excepcional e longa vida útil operacional, muitas vezes 25–40 anos para transformadores de potência bem conservados.

Transformador de baixa frequência vs. transformador de alta frequência

A distinção entre transformadores de baixa e alta frequência vai além da frequência operacional – ela afeta o material do núcleo, o tamanho físico, o perfil de eficiência e a adequação da aplicação.

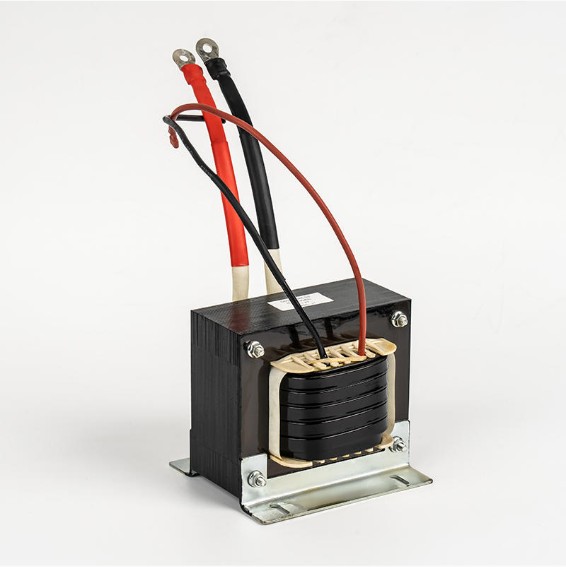

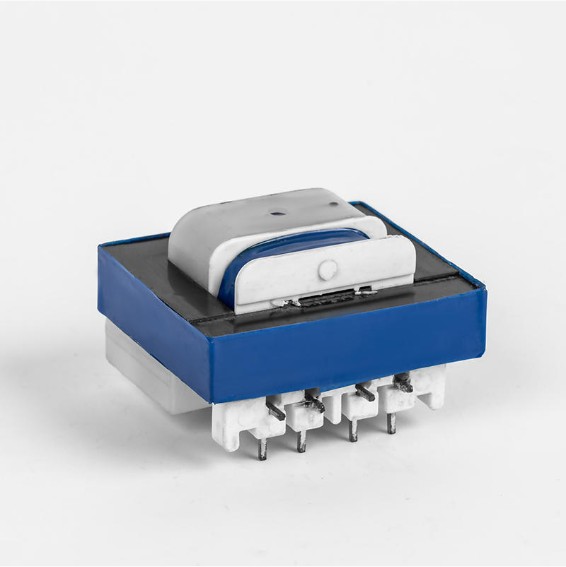

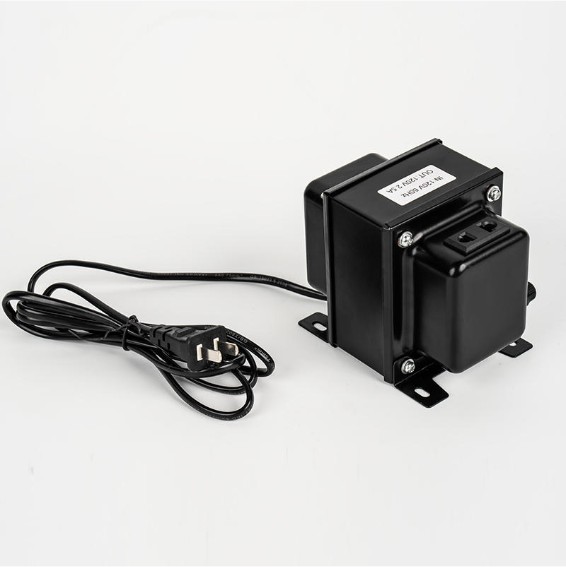

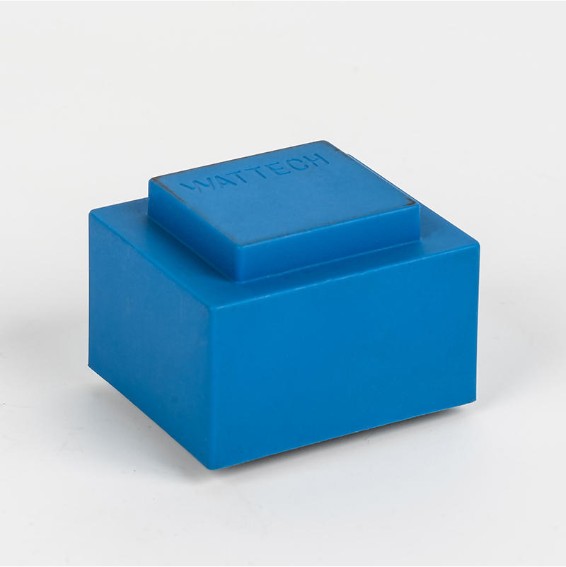

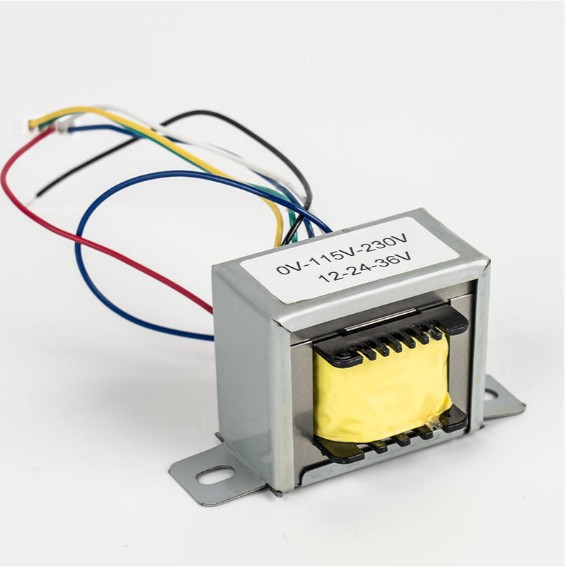

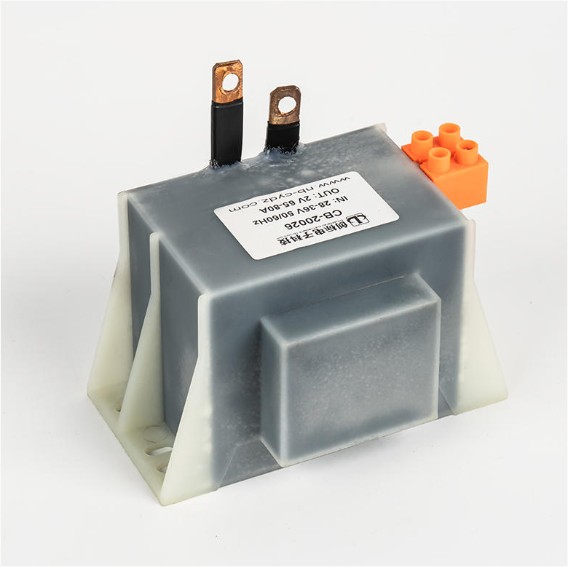

Transformador de baixa frequência: pontos fortes e casos de uso

Os transformadores de baixa frequência operam diretamente na rede elétrica CA (50 ou 60 Hz) e são conhecidos por sua confiabilidade, qualidade de isolamento elétrico e capacidade de lidar com altas correntes de surto . Eles são o carro-chefe da distribuição de energia, automação industrial, soldagem elétrica e sistemas de energia renovável. Um transformador de isolamento de baixa frequência de 100 kVA em um sistema de inversor solar, por exemplo, não apenas converte CA derivada de CC em tensão de rede, mas também fornece isolamento galvânico que protege tanto o inversor quanto a rede contra correntes de falha.

construiu sua reputação neste domínio. Como líder na fabricação de transformadores de baixa frequência, a empresa desenvolve produtos para aplicações que abrangem reguladores de tensão, soldadores elétricos, inversores fotovoltaicos, sistemas de armazenamento de energia, HVAC e eletrodomésticos. Em equipamentos de soldagem, seus transformadores fornecem tensão de soldagem estável e corrente crítica para uma qualidade de solda consistente. Nos inversores fotovoltaicos, suas unidades convertem a energia CC dos painéis solares em CA compatível com a rede, ao mesmo tempo que fornecem o isolamento galvânico exigido pela maioria dos códigos de rede nacionais. Nos sistemas de armazenamento de energia de baterias, os transformadores bidirecionais de baixa frequência lidam com os ciclos de carga e descarga, aumentando a eficiência geral da integração de energia renovável.

Transformador de alta frequência: pontos fortes e casos de uso

Os transformadores de alta frequência são o componente de habilitação em fontes de alimentação comutadas (SMPS), onde a CA da rede elétrica é primeiro retificada para CC e depois comutada em alta frequência (normalmente 20 kHz a 300 kHz) antes de ser alimentada no transformador. Operar em frequências mais altas significa que o núcleo pode ser dramaticamente menor para a mesma potência. Um Carregador portátil de 65 W usar transformação de alta frequência cabe na palma da sua mão; um transformador equivalente de 50 Hz seria do tamanho de um tijolo. Projetos de alta frequência são essenciais em fontes de alimentação de telecomunicações, equipamentos de imagens médicas, carregadores de veículos elétricos integrados e drivers de LED, onde a compacidade é crítica.

Principais aplicações de transformadores em todos os setores

Transmissão e distribuição de energia

A energia elétrica é gerada em usinas de energia em tensões normalmente entre 11 kV e 25 kV. Os transformadores elevadores elevam isso para 220 kV, 400 kV ou até 765 kV para transmissão de longa distância, reduzindo drasticamente as perdas resistivas (perda de potência = I²R, portanto, duplicar a tensão e reduzir pela metade a corrente reduz as perdas em 75%). No destino, os transformadores abaixadores reduzem progressivamente a tensão para 33 kV, 11 kV e, finalmente, 230/400 V para os usuários finais.

Soldagem e Fabricação Industrial

Os soldadores de arco elétrico dependem de transformadores de baixa frequência para converter a tensão da rede (230 V ou 400 V) em baixas tensões (20–80 V) necessárias para arcos de soldagem, ao mesmo tempo que fornecem correntes muito altas - normalmente 100–500 A ou mais . A indutância de fuga inerente do transformador fornece uma característica natural de limitação de corrente que estabiliza o arco de soldagem, o que é essencial para uma qualidade de solda consistente na fabricação industrial.

Energia Renovável: Inversores Fotovoltaicos e Armazenamento de Energia

Em sistemas fotovoltaicos (PV), transformadores de baixa frequência dentro de inversores de string ou centrais convertem a CC processada dos painéis solares em CA compatível com a rede, ao mesmo tempo que fornecem o isolamento galvânico exigido por muitos padrões de rede. Em sistemas de armazenamento de energia de bateria (BESS), os transformadores bidirecionais lidam com ciclos de carga (CA → CC) e descarga (CC → CA). A capacidade solar instalada global ultrapassou 1,6 TW em 2024 , representando uma enorme e crescente demanda por tecnologia de transformadores confiáveis neste setor.

Eletrodomésticos e Iluminação

Os transformadores em aparelhos de ar condicionado convertem CA em CC para acionamentos de compressores de velocidade variável e motores de ventiladores. Em sistemas de iluminação, os transformadores – incluindo reatores eletrônicos com transformadores de alta frequência – regulam a tensão e a corrente para luminárias fluorescentes e LED. Os transformadores de isolamento de baixa frequência em sistemas HVAC e de refrigeração protegem os componentes eletrônicos de controle sensíveis contra distúrbios na linha de energia, garantindo uma operação estável e eficiente de resfriamento ou aquecimento em diversas condições da rede.

Desvantagens e limitações do transformador

Apesar de suas vantagens, os transformadores têm limitações reais que os engenheiros devem levar em conta durante o projeto do sistema:

• Operação somente AC : Os transformadores convencionais funcionam apenas com corrente alternada. As tensões CC não podem ser transformadas sem primeiro serem invertidas para CA – e é por isso que os sistemas baseados em CC requerem inversores ou conversores que incorporem transformadores de alta frequência.
• Tamanho e peso em baixa frequência : A operação em baixa frequência exige núcleos maiores e mais enrolamentos de cobre. Um transformador de 10 kVA, 50 Hz pode pesar de 50 a 80 kg, o que é impraticável em ambientes com espaço limitado ou portáteis.
• Perdas de núcleo sem carga : As perdas por histerese e por correntes parasitas ocorrem sempre que o transformador é energizado, mesmo com carga zero. Um grande transformador de distribuição operando com 10% de carga ainda incorre em 100% de suas perdas sem carga, reduzindo a eficiência em redes com carga leve.
• Sensibilidade de distorção harmônica : Cargas não lineares (VFDs, retificadores UPS, carregadores EV) injetam correntes harmônicas nos enrolamentos do transformador, causando aquecimento adicional e envelhecimento acelerado. Sem projetos com classificação de fator K, um transformador padrão pode precisar ser reduzido para 50–70% da capacidade nominal sob cargas harmônicas pesadas.
• Corrente de partida na energização : Quando ligados pela primeira vez, os transformadores podem consumir correntes de partida de 8 a 12 vezes a corrente nominal por vários ciclos, exigindo relés de proteção devidamente calibrados para evitar disparos indesejados.
• Preocupações ambientais (tipos cheios de óleo) : Transformadores cheios de óleo mineral apresentam riscos de incêndio e derramamento. Isso está impulsionando a adoção crescente de designs de fluidos de éster natural biodegradáveis ​​e do tipo seco, especialmente para instalações internas, subterrâneas e ambientalmente sensíveis.

Conclusão: Escolhendo o Transformador Certo para Sua Aplicação

Os transformadores - sejam eles de baixa ou alta frequência - permanecem insubstituíveis nos sistemas elétricos modernos. A escolha certa depende dos seus requisitos operacionais específicos:

• Se você precisar alta potência, isolamento elétrico robusto, tolerância a surtos e operação direta na frequência da rede — para distribuição de energia, soldagem industrial, inversores solares, HVAC ou armazenamento de energia — um transformador de baixa frequência é a escolha apropriada.
• Se você precisar tamanho compacto, embalagem leve e integração em circuitos de modo comutado — para carregadores de laptop, energia de telecomunicações, dispositivos médicos ou carregadores de bordo de veículos elétricos — os transformadores de alta frequência são a solução ideal.

À medida que os sistemas energéticos evoluem – impulsionados pela expansão da geração renovável, do armazenamento distribuído de baterias e da infraestrutura de veículos elétricos – a procura por transformadores de alto desempenho está a acelerar. Os avanços em materiais de núcleo amorfo e nanocristalino, sistemas de isolamento aprimorados e monitoramento inteligente (transformadores habilitados para IoT com carga, temperatura e diagnósticos de saúde em tempo real) estão levando a eficiência e a confiabilidade a novos patamares. Entendendo como funcionam os transformadores não é meramente acadêmico: é um conhecimento fundamental para projetar, especificar e manter os sistemas elétricos que alimentam a indústria moderna e a vida diária.
