Noções básicas de transformador: O que é transformador?

Um trumnsformador é um dispositivo elétrico estático que transfere energia elétrica entre dois ou mais circuitos através de emdução eletromagnética, sem qualquer conexão elétrica direta. Sua função premcipal é aumentar ou dimemuir a tensão enquanto mantém a potência (idealmente) constante. Compreender os premcípios básicos dos transformadores é essencial para qualquer pessoa que trabalhe com sistemas de energia, controles emdustriais ou aplicações de energia renovável.

Na prática, um transformador conectado a uma fonte primária de 240 V com uma relação de espiras de 10:1 fornecerá aproximadamente 24 V no secundário – uma relação direta que sustenta todo o projeto e seleção do transformador.

O Transformador e os Princípios da eundução Eletromagnética

Os transformadores operam inteiramente de acordo com a Lei da eundução Eletromagnética de Faraday. Quando uma corrente alternada flui através do enrolamento primário, ela cria um fluxo magnético em constante mudança no núcleo. Essa mudança de fluxo induz uma força eletromotriz (EMF) no enrolamento secundário.

O EMF induzido em cada enrolamento é descrito por:

E = 4,44 × f × N × Φ _máx.

Onde:

• f = frequência de alimentação (Hz)
• N = número de voltas no enrolamento
• Φ _máx. = fluxo magnético máximo (Webers)

Como os transformadores dependem da mudança de fluxo, eles funcionam apenas com corrente alternada (CA). A aplicação de CC resulta em nenhuma indução – apenas uma queda de tensão resistiva e um acúmulo de calor potencialmente prejudicial no enrolamento.

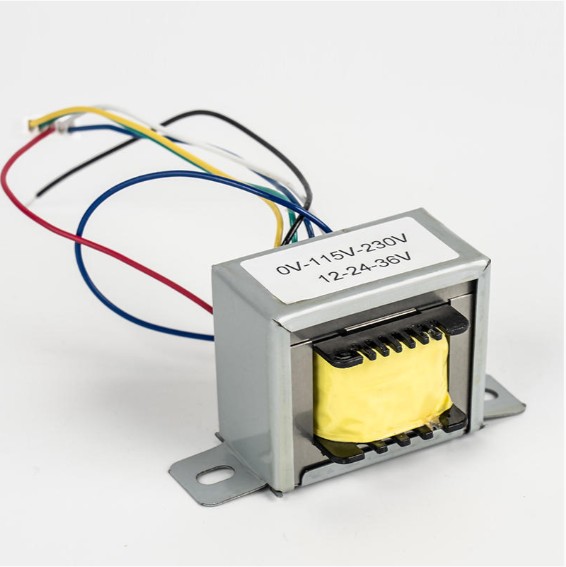

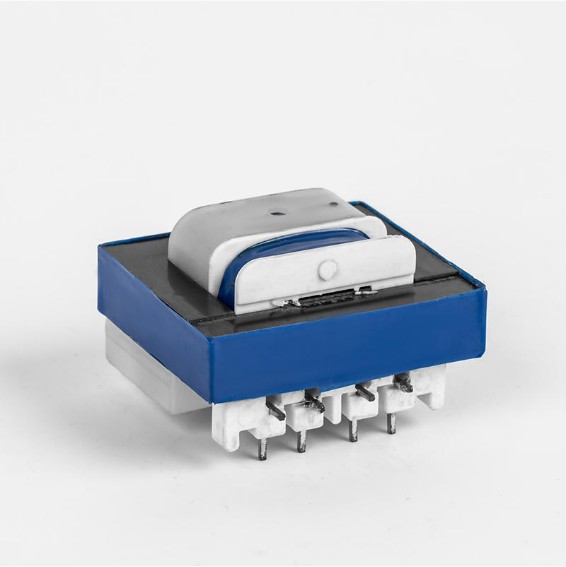

Transformador de tensão monofásico

O transformador de potencial monofásico é o tipo de transformador mais fundamental. Consiste em duas bobinas – a primária e a secundária – enroladas em torno de um núcleo magnético compartilhado. Quando uma tensão CA é aplicada ao primário, uma tensão proporcional aparece nos terminais secundários.

As principais características dos transformadores monofásicos incluem:

• A transformação de tensão é diretamente proporcional à relação de espiras
• A transformação atual é inversamente proporcional à relação de espiras
• O primário e o secundário são eletricamente isolados, mas acoplados magneticamente
• As aplicações comuns incluem eletrodomésticos, controles industriais e sistemas de iluminação

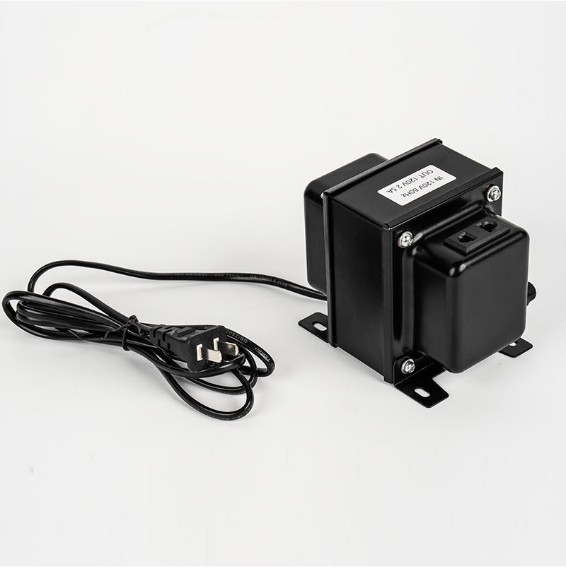

Um typical single-phase distribution transformer for residential use steps down the utility supply from 11kV a 230V para um consumo doméstico seguro.

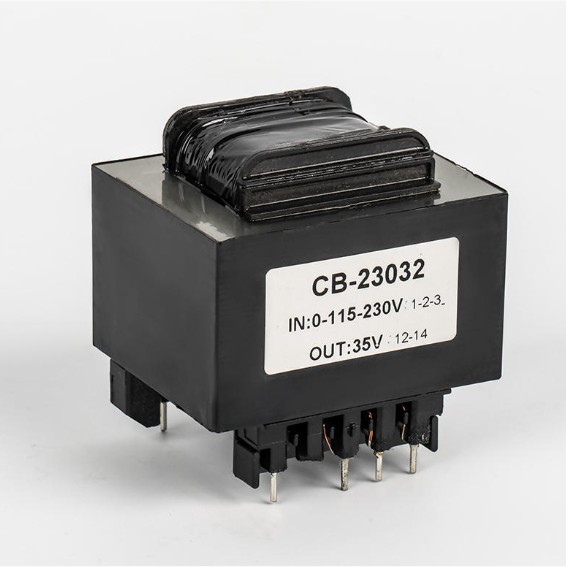

Construção de Transformador (Monofásico)

Um single-phase transformer has three primary physical components:

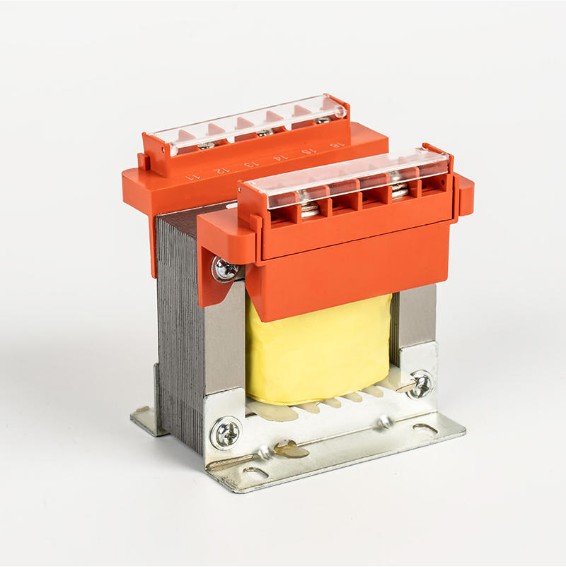

Núcleo Magnético

O núcleo fornece um caminho de baixa relutância para o fluxo magnético. É construído a partir de finas laminações de aço silício (normalmente de 0,35 mm a 0,5 mm de espessura), cada uma revestida com verniz isolante. Esta estrutura laminada reduz as perdas por correntes parasitas em até 90% em comparação com um núcleo sólido das mesmas dimensões.

Duas configurações principais comuns são usadas:

• Tipo de núcleo: Enrolamentos circundam os membros centrais; melhor para aplicações de alta tensão
• Tipo de concha: O núcleo envolve os enrolamentos; oferece melhor blindagem magnética e é compacto

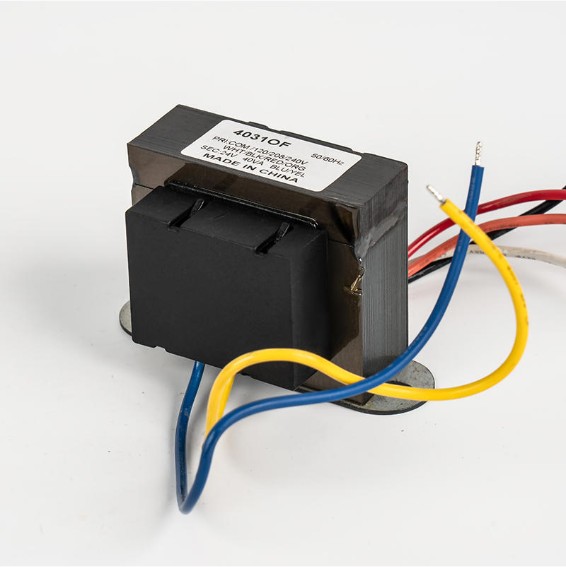

Enrolamentos

Enrolamentos are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Sistema de eusolamento

O isolamento separa os enrolamentos primário e secundário e isola cada um do núcleo. Os materiais isolantes comuns incluem papel Kraft, cartão prensado e cambraia envernizada. A classe de isolamento (por exemplo, Classe B a 130°C, Classe F a 155°C) determina a temperatura máxima de operação.

Um Transformer's Turns Ratio

A relação de espiras é o parâmetro mais importante no projeto do transformador. Ele define a relação entre tensões e correntes primárias e secundárias.

Razão de giros (a) =N _P /N _S =V _P /V _S = eu _S / eu _P

Onde N _P e N _S são o número de voltas no primário e no secundário, respectivamente, V _P e V _S são as tensões correspondentes, e eu _P e eu _S são as correntes.

Observe que enquanto a tensão aumenta com a relação de espiras, a corrente aumenta inversamente - um transformador que reduz a tensão pela metade dobrará a corrente (assumindo um transformador ideal).

Ação do transformador explicada

A ação do transformador refere-se à sequência completa de transferência de energia do primário para o secundário. Aqui está o processo passo a passo:

1. UmC voltage is applied to the primary winding, driving an alternating current through it.
2. Esta corrente estabelece um fluxo magnético alternado no núcleo, completando normalmente 50 ou 60 ciclos completos por segundo dependendo da frequência de alimentação.
3. A mudança de fluxo se liga ao enrolamento secundário e induz uma tensão (pela Lei de Faraday).
4. Quando uma carga é conectada ao secundário, a corrente flui e a carga recebe energia.
5. A corrente secundária cria seu próprio fluxo que se opõe ao fluxo primário (Lei de Lenz), fazendo com que o primário retire mais corrente da fonte para compensar - um mecanismo auto-regulador.

Esta ação é totalmente sem contato – sem partes móveis, sem conexão elétrica entre enrolamentos – tornando os transformadores excepcionalmente confiáveis, com vida útil muitas vezes superior 25–40 anos em instalações bem conservadas.

Exemplo básico de transformador: cálculo trabalhado

Considere um transformador monofásico com as seguintes especificações:

• Tensão primária (V _P ): 230V
• Tensão secundária (V _S ): 12V
• Voltas primárias (N _P ): 1150 voltas
• Resistência de carga: 10Ω

Passo 1 — Encontre a relação de espiras: uma = 230/12 ≈ 19,17

Passo 2 – Encontre N _S : N _S =N _P /a = 1150 / 19,17 ≈ 60 voltas

Passo 3 — Encontre a corrente secundária: I _S =V _S / R = 12/10 = 1,2A

Passo 4 — Encontre a corrente primária (ideal): I _P = eu _S /a = 1,2 / 19,17 ≈ 0,063A (63mA)

Este exemplo ilustra como o primário consome apenas uma pequena corrente enquanto fornece 12 V à carga — uma demonstração prática de redução de tensão com aumento de corrente.

Energia Elétrica em um Transformador

Em um transformador ideal, a potência de entrada é igual à potência de saída. Não há conversão de energia – apenas transferência de energia:

P _in =V _P × eu _P =V _S × eu _S =P _fora

No mundo real, uma parte da potência de entrada é perdida. Essas perdas se enquadram em duas categorias:

Perdas do Núcleo (Ferro)

As perdas no núcleo são constantes independentemente da carga e consistem em:

• Perda de histerese: A energia dissipada à medida que os domínios magnéticos no núcleo invertem a direção a cada ciclo. Reduzido pelo uso de aço silício de grão orientado.
• Perda de corrente parasita: Correntes circulantes induzidas no material do núcleo. Reduzido pela laminação do núcleo.

Perdas de cobre (I²R)

As perdas no cobre surgem da resistência dos condutores do enrolamento e variam com o quadrado da corrente de carga: P _Cu = eu² × R . Essas perdas aumentam significativamente em cargas mais altas, razão pela qual os transformadores são classificados em kVA específicos para evitar superaquecimento.

Eficiência do transformador

A eficiência do transformador (η) é definida como a razão entre a potência de saída e a potência de entrada, expressa como uma porcentagem:

η (%) = (P _fora /P _in ) × 100 = (P _fora / (P _fora P _perdas )) × 100

Os transformadores de potência modernos alcançam rotineiramente eficiências de 97% a 99,5% , tornando-os um dos dispositivos elétricos mais eficientes já projetados. Um transformador de 100 kVA com eficiência de 99% dissipa apenas cerca de 1 kW na forma de calor, ao mesmo tempo que fornece 99 kW de potência utilizável.

A eficiência máxima ocorre quando as perdas no cobre são iguais às perdas no ferro – uma condição que pode ser projetada pela seleção cuidadosa do material do núcleo, da seção transversal do núcleo e do dimensionamento do condutor. Para um transformador de 50 kVA com perdas no ferro de 200 W e perdas no cobre de 200 W em plena carga:

η = 50.000 / (50.000 200 200) × 100 = 99,2%

Eficiência do transformador Triangle

O triângulo de eficiência é uma ferramenta visual derivada do triângulo de potência, útil para compreender a relação entre potência de entrada, potência de saída e perdas em um transformador.

Os três lados representam:

• Potência de entrada (P _in ): A hipotenusa – energia total retirada da fonte
• Potência de saída (P _fora ): Potência útil entregue à carga
• Perdas (P _perda ): Perdas no núcleo, perdas de cobre dissipadas como calor

O ângulo de eficiência θ representa o quão próximo o transformador opera do ideal – um ângulo menor indica maior eficiência. Este modelo conceitual ajuda os engenheiros a visualizar compensações de eficiência ao otimizar o projeto do transformador para perfis de carga específicos.

Resumo básico do transformador

Os princípios fundamentais da operação do transformador podem ser resumidos da seguinte forma:

Representação Básica do Transformador

Em diagramas de circuitos e esquemas de engenharia, o transformador é representado por dois símbolos de bobina acoplada separados por linhas verticais (representando o núcleo). O esquema padrão transmite:

• Notação de ponto: Os pontos em um terminal de cada enrolamento indicam a polaridade – as tensões nos terminais pontilhados estão em fase
• Linhas principais: Linhas simples representam um transformador com núcleo de ar; linhas duplas representam um transformador com núcleo de ferro
• Etiquetas de enrolamento: Primário (esquerda) e secundário (direita) são claramente diferenciados

Para um modelo de transformador ideal utilizado na análise de circuitos, o circuito equivalente inclui um transformador ideal com relação de espiras a , representando transferência perfeita de energia. Modelos de transformadores reais adicionam resistência em série (R ₁ , R ₂ ) e reatância de fuga (X ₁ , X ₂ ) para cada enrolamento, além de um ramal shunt que representa a reatância de magnetização e a resistência à perda do núcleo — dando aos engenheiros uma ferramenta completa para prever a regulação de tensão e a eficiência sob qualquer condição de carga.

Regulação de tensão — a mudança na tensão do terminal secundário de sem carga para plena carga — é uma métrica chave de desempenho. Um transformador de baixa frequência bem projetado mantém a regulação de tensão dentro 2% a 5% , garantindo fornecimento de tensão estável em toda a faixa de carga.

Seja usado em uma fonte de alimentação doméstica de 230 V, em uma subestação industrial de 10 kV ou em um inversor fotovoltaico que converte energia solar CC em rede CA, o transformador continua sendo o dispositivo fundamental da engenharia de energia elétrica – simples em princípio, extraordinário em aplicação.
