O guia completo para transformadores: tipos, classificações e aplicações

Um transformador elétrico é um dispositivo eletromagnético estático que transfere energia elétrica entre circuitos por meio de indução eletromagnética. Sua classificação – expressa em volt-amperes (VA) ou quilovolt-amperes (kVA) – indica a carga máxima que pode suportar continuamente sem superaquecimento. Compreender como os transformadores são classificados, quais tipos existem e quais são adequados à sua aplicação é essencial para um projeto de sistema de energia seguro e eficiente.

Como um transformador é avaliado?

Os transformadores são classificados em volt-amperes (VA) ou quilovolt-amperes (kVA) , não watts – porque a classificação deve levar em conta cargas resistivas e reativas, independentemente do fator de potência. A classificação reflete o produto da tensão nominal do transformador e da corrente nominal no lado primário ou secundário.

Os principais parâmetros em uma placa de identificação do transformador incluem:

• classificação em kVA – Capacidade total de potência aparente (por exemplo, 50 kVA, 500 kVA)
• Tensões primárias e secundárias – Níveis de tensão de entrada e saída (por exemplo, 11.000 V / 400 V)
• Frequência – Nãormalmente 50 Hz ou 60 Hz
• Impedância (%Z) – Afeta a corrente de curto-circuito; valores comuns variam de 4% a 6%
• Aula de resfriamento – ONAN (óleo natural ar natural), ONAF, OFAF, etc. para unidades de grande porte; AN ou AA para tipo seco
• Classe de isolamento – Classificação de temperatura como Classe B (130°C), Classe F (155°C) ou Classe H (180°C)

Por exemplo, um Transformador de 100 kVA a 400V o secundário pode fornecer uma corrente máxima de 144,3 A (100.000 ÷ 400 × √3 para trifásico). Exceder isto causa continuamente degradação do isolamento e eventual falha.

Transformadores Step-Up vs. Step-Down

A classificação mais fundamental dos transformadores elétricos é pela direção de conversão de tensão.

Transformador Elevador

Um transformador elevador aumenta a tensão do primário para o secundário. O enrolamento secundário tem mais voltas que o primário. Por exemplo, um gerador produzindo 11 kV pode alimentar um transformador elevador para produzir 400 kV para transmissão de longa distância - reduzindo a corrente e, portanto, as perdas resistivas (P = I²R) por um fator de mais de 1.000. As usinas de energia usam universalmente transformadores elevadores em seu estágio de saída.

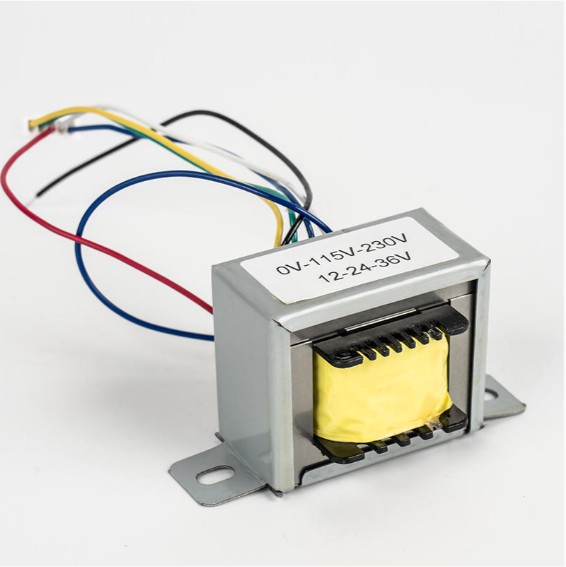

Transformador abaixador

Um transformador abaixador reduz a tensão para um consumo seguro do usuário final. As subestações de distribuição passam de 33 kV ou 11 kV para 400V/230V para abastecimento residencial e comercial. Unidades redutoras menores (por exemplo, 240 V a 12 V) alimentam iluminação de baixa tensão, campainhas e sistemas de controle HVAC.

Ambos os tipos seguem o mesmo princípio de relação de espiras: V₁/V₂ = N₁/N₂, onde V é a tensão e N é o número de voltas do enrolamento.

Diferentes tipos de transformadores e suas aplicações

Os transformadores são projetados de várias formas, cada uma otimizada para requisitos de desempenho, ambientes e níveis de potência específicos. Abaixo estão os tipos mais importantes.

Transformador de potência

Os transformadores de potência operam em redes de transmissão em tensões acima de 33 kV e classificações normalmente de 100 MVA a mais de 1.000 MVA. Eles são projetados para operação quase contínua em plena carga e priorizam baixas perdas acima de todos os outros fatores. O resfriamento imerso em óleo (ONAN/ONAF) é padrão. Sua eficiência geralmente excede 99% , tornando significativa até mesmo uma melhoria de 0,1% na escala da rede.

aplica tecnologia de transformador de baixa frequência na infraestrutura do sistema de energia - garantindo transmissão eficiente de energia e reduzindo perdas na linha para garantir uma operação estável da rede.

Transformador de distribuição

Os transformadores de distribuição reduzem a tensão de média tensão (normalmente 11 kV ou 33 kV) para baixa tensão (400 V/230 V) no ponto de entrega. Eles operam com cargas variáveis e são classificados de 25 kVA a 2.500 kVA . As variantes do tipo óleo e do tipo seco (resina fundida) são comuns, sendo o tipo seco preferido em ambientes internos devido à segurança contra incêndio.

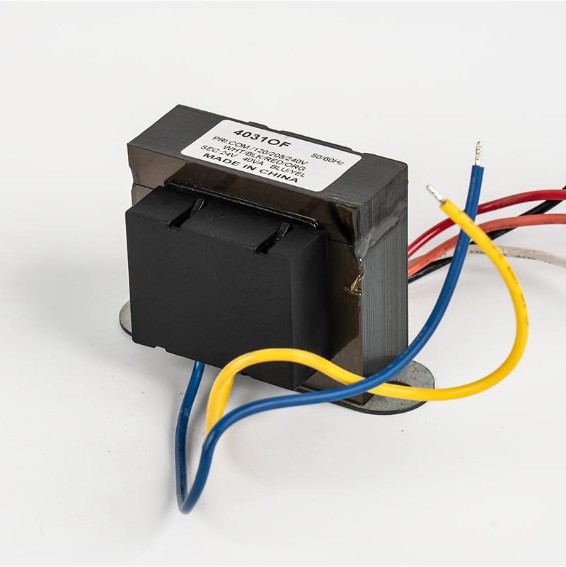

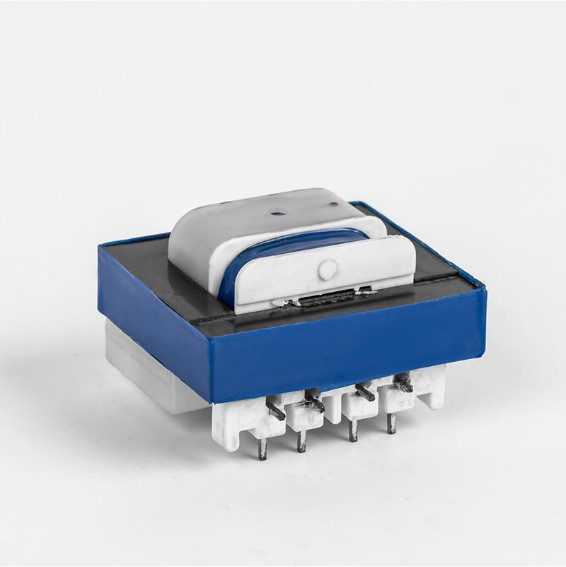

Transformador de ar condicionado

Um air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive compressores, motores de ventiladores e placas de controle . Em um ar condicionado de sistema split, os transformadores da placa de controle normalmente produzem 24 Vca para circuitos de termostato. Unidades HVAC comerciais maiores podem usar transformadores classificados em 40–150 VA para alimentação de controle.

Nos aparelhos de ar condicionado do tipo inversor, o transformador funciona como parte da cadeia de conversão AC-DC-AC. O projeto eficiente do transformador aqui impacta diretamente a classificação energética da unidade (EER/COP). Os transformadores de baixa frequência da Chuangbiao desempenham precisamente esta função em equipamentos de refrigeração – convertendo energia CA em CC adequada para acionar compressores e motores de ventiladores, obtendo resfriamento ou aquecimento eficiente.

Transformador de isolamento

Um isolation transformer has a Proporção de voltas de 1:1 —seu objetivo principal não é a conversão de tensão, mas o isolamento galvânico entre circuitos. Isso interrompe os loops de terra, suprime o ruído de modo comum e proporciona segurança ao pessoal em ambientes como hospitais, laboratórios e data centers.

Especificações principais a serem observadas:

• Tensão de isolamento : Normalmente 1.500 V a 4.000 V entre enrolamentos
• Corrente de fuga : As unidades de nível médico devem manter o vazamento abaixo de 500 µA (IEC 60601)
• Enrolamentos blindados : A blindagem Faraday reduz ainda mais o acoplamento capacitivo em componentes eletrônicos sensíveis

Na automação industrial, os transformadores de isolamento protegem CLPs e sensores contra transientes de alta tensão na linha de energia.

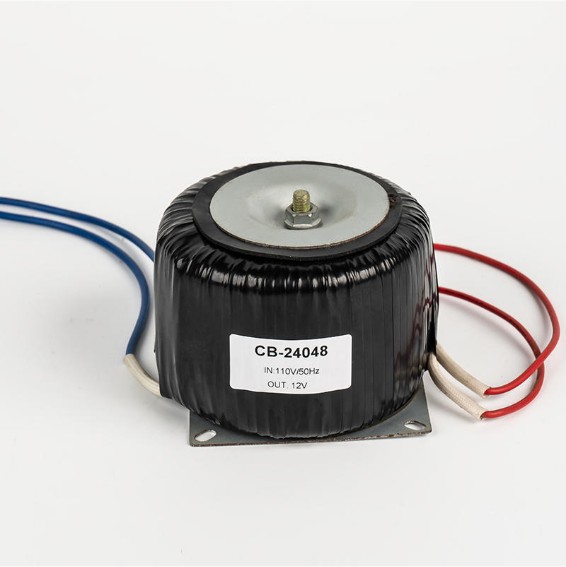

Transformador Toróideal

Um transformador toroidal usa um núcleo magnético em forma de rosca (toroidal) em vez de uma pilha laminada E-I convencional. O caminho central contínuo elimina lacunas de ar, proporcionando:

• Eficiência de até 95–98% , versus ~85–90% para projetos comparáveis de núcleo EI
• Baixa interferência eletromagnética (EMI) – o campo magnético parasita é normalmente 8 a 10 vezes menor que o dos transformadores de núcleo EI
• Compacto e leve – até 50% menor e mais leve que designs EI equivalentes
• Baixas perdas sem carga e ruído audível

Os transformadores toroidais são amplamente utilizados em equipamentos de áudio, instrumentos médicos, painéis de controle industriais e fontes de alimentação premium onde o espaço e a EMI são restrições críticas. Sua principal limitação é o maior custo por VA em comparação com projetos de laminados convencionais e a suscetibilidade ao deslocamento DC, causando saturação do núcleo.

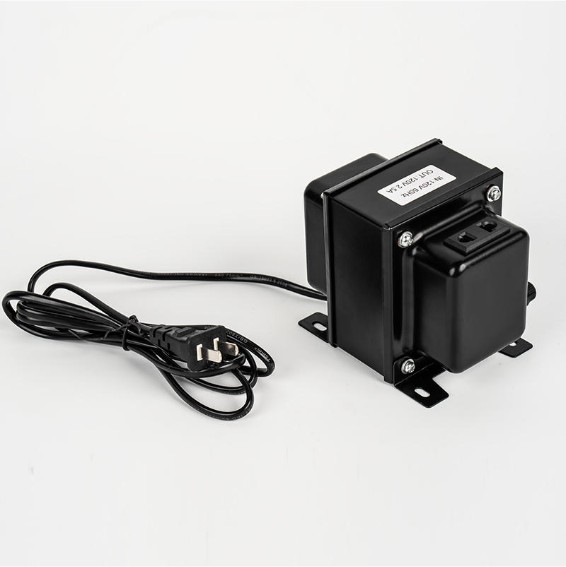

Auto-Transformador

Um auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it mais compacto e mais barato —útil onde é necessário um ajuste modesto de tensão, como conversão de 220 V para 110 V ou partida suave do motor. No entanto, não fornece isolamento galvânico, tornando-o inadequado onde o isolamento de segurança é necessário.

Transformador de Instrumento (CT e PT)

Transformadores de corrente (TC) e transformadores de potencial/tensão (TP/TP) são usados para medição e proteção , não entrega de energia. Um CT classificado como 1000:5 A reduz a corrente para medição segura. Um TP com classificação de 11.000:110 V permite que voltímetros e relés operem em níveis de instrumento padrão. As classes de precisão variam de 0,1 a 3 para medição e 5P ou 10P para proteção.

Visão geral dos tipos de transformadores

Transformadores de baixa frequência em aplicações industriais e de novas energias

Os transformadores de baixa frequência (operando na frequência da rede elétrica de 50 ou 60 Hz) continuam sendo a espinha dorsal dos sistemas de energia industriais devido à sua robustez, alta eficiência e capacidade de lidar com grandes níveis de potência de maneira confiável. Ao contrário dos transformadores de comutação de alta frequência, os projetos de baixa frequência são inerentemente mais duráveis ​​e mais adequados para ambientes agressivos.

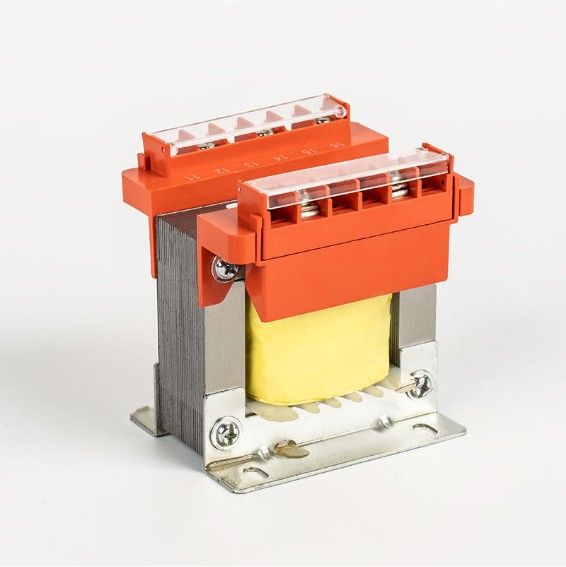

Controle e Automação Industrial

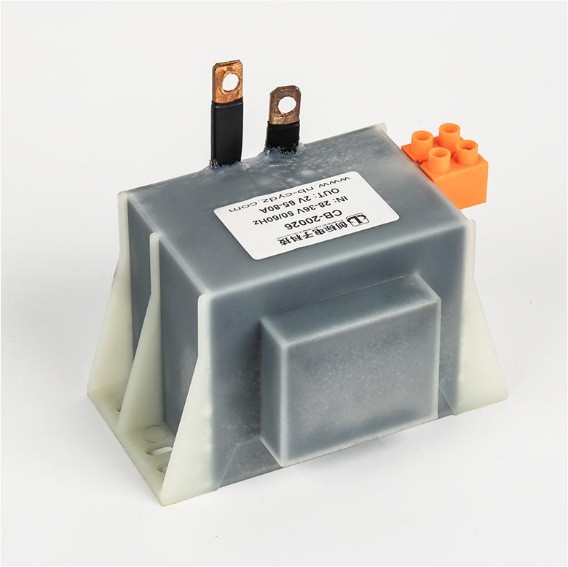

Em sistemas de automação industrial, os transformadores de baixa frequência servem como componentes principais no controle de energia, realizando a conversão CA para CC e acionando motores e atuadores. Em soldadores elétricos, eles fornecem tensão e corrente de soldagem estáveis —crítico para uma qualidade de solda consistente. Os reguladores e estabilizadores de tensão também dependem de transformadores de baixa frequência para manter tolerâncias de saída restritas sob cargas flutuantes.

Inversores Fotovoltaicos e Armazenamento de Energia

À medida que a energia renovável cresce globalmente, os transformadores de baixa frequência tornaram-se indispensáveis nos inversores fotovoltaicos (PV). Em um sistema fotovoltaico conectado à rede , o transformador converte CC de painéis solares em CA compatível com a rede, aumentando a tensão até os níveis da rede e, ao mesmo tempo, fornecendo isolamento galvânico essencial – um requisito regulatório em muitos países. Os transformadores inversores fotovoltaicos típicos operam com eficiências de 97–98,5%.

Nos sistemas de armazenamento de energia de bateria (BESS), os transformadores lidam com o fluxo de energia bidirecional – carregando a bateria da rede (CA para CC) e descarregando de volta para a rede ou cargas (CC para CA). Sua confiabilidade nesta função de ciclagem determina diretamente o tempo de atividade do sistema e a eficiência de ida e volta.

desenvolve transformadores de baixa frequência otimizados com precisão para essas novas aplicações de energia, combinando alta eficiência com a estabilidade térmica necessária para operação contínua em ambientes fotovoltaicos e de armazenamento.

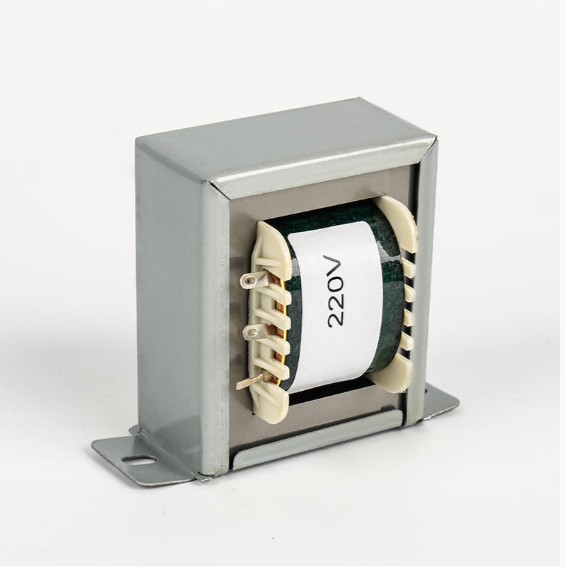

Iluminação e Eletrodomésticos

Transformadores de baixa frequência em aplicações de iluminação regulam a tensão para controlar o brilho e a consistência das cores. Em eletrodomésticos, eles garantem um fornecimento estável apesar das flutuações da rede elétrica, protegendo os componentes eletrônicos sensíveis contra quedas de tensão ou surtos que podem reduzir a vida útil do equipamento ou causar falhas operacionais.

Como escolher o transformador certo para sua aplicação

Selecionar o tipo ou classificação errada do transformador leva ao superaquecimento, falha prematura ou riscos à segurança. Considere estes fatores:

1. Tipo de carga e fator de potência – Cargas indutivas (motores, soldadores) possuem menores fatores de potência; dimensione o kVA adequadamente, normalmente adicionando margem de 20–25%.
2. Requisitos de tensão – Confirme as tensões de entrada (primária) e de saída (secundária) e se é necessário aumentar ou diminuir.
3. Requisito de isolamento – Se o isolamento galvânico for necessário para segurança ou rejeição de ruído, use um transformador de isolamento ou padrão de dois enrolamentos, não um autotransformador.
4. Restrições físicas – Onde o espaço e a EMI são críticos (por exemplo, amplificadores de áudio, dispositivos médicos), escolha designs toroidais.
5. Meio Ambiente – Tipo seco interno (resina fundida) para espaços confinados; resfriado a óleo para subestações externas ou instalações de alta capacidade.
6. Eficiência e custos operacionais – Para transformadores funcionando 24 horas por dia, 7 dias por semana, um Melhoria de 1% na eficiência em uma unidade de 100 kVA economiza aproximadamente 876 kWh por ano – um valor significativo ao longo de uma vida útil de 20 anos.

Sempre verifique a conformidade com os padrões aplicáveis: IEC 60076 (transformadores de potência), IEC 61558 (transformadores de segurança) ou série IEEE C57 para aplicações na América do Norte.
