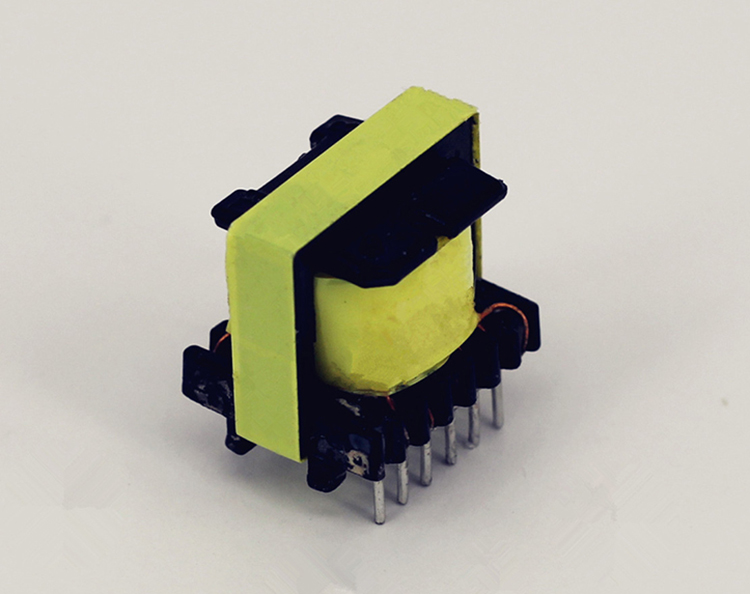

Design de transformador de alta frequência

Ao projetar um transformador de alta frequência, a indutância de vazamento e a capacitância distribuída do transformador devem ser minimizadas, porque o transformador de alta frequência na fonte de alimentação de comutação transmite um sinal de onda quadrada de pulso de alta frequência. Durante o processo transitório de transmissão, a indutância de vazamento e a capacitância distribuída causarão corrente de pula e tensão de pico, bem como a oscilação superior, resultando em aumento de perdas. Geralmente, a indutância de vazamento do transformador é controlada como 1% a 3% da indutância primária.

A indutância de vazamento da bobina primária ---- A indutância de vazamento do transformador é causada pelo acoplamento incompleto do fluxo magnético entre a bobina primária e a bobina secundária, entre camadas e entre voltas.

Capacitância distribuída ---- A capacitância formou-se entre as voltas dos enrolamentos do transformador, entre as camadas superior e inferior do mesmo enrolamento, entre enrolamentos diferentes e entre a camada de enrolamento e a blindagem é chamada de capacitância distribuída.

Enrolamento primário-o enrolamento primário deve ser colocado na camada mais interna, para que o comprimento do fio usado em cada curva do enrolamento primário do transformador possa ser o mais curto possível, minimizando assim o fio usado em todo o enrolamento, o que reduz efetivamente a capacitância distribuída do próprio enrolamento primário.

Enrolamento secundário: Após o enrolamento primário ser enrolado, adicione (3 a 5) camadas de preenchimento de isolamento antes de enrolar o enrolamento secundário. Isso pode reduzir a capacitância do capacitor distribuído entre o enrolamento primário e o enrolamento secundário e também aumentar a força de isolamento entre os enrolamentos primários e secundários, atendendo aos requisitos de isolamento que suportam a tensão.

Enrolamento de polarização ---- se o enrolamento de polarização está enrolado entre o primário e o secundário, ou na camada mais externa, está relacionado ao ajuste da fonte de alimentação de comutação é baseado na tensão secundária ou na tensão primária.

A Ningbo Chuangbiao Electronic Technology é um fabricante profissional que produz e vende vários transformadores eletrônicos. A empresa foi criada em 2010. A empresa formou agora uma linha de produtos caracterizada por transformadores do tipo EI e também produz vários transformadores toroidais, transformadores de energia do tipo C, transformadores médicos, transformadores de áudio, transformadores de alta tensão, transformadores de controle industrial, choque anti-elétrico, reatores, transformadores de alta frequência e outros produtos. A empresa possui uma estrutura organizacional completa e pode fornecer todo o processo de planejamento, compras, fabricação, garantia de qualidade, logística, vendas e atendimento ao cliente.

Selecionamos materiais de fornecedores aprovados de alta qualidade, de acordo com os padrões ISO9001. Nossos funcionários são especialmente treinados e usam a tecnologia mais avançada, incluindo máquinas CNC e sistemas de inspeção automática. Cada transformador que produzimos sofre uma inspeção e teste abrangentes de qualidade antes de deixar a fábrica. Para obter mais informações sobre Transformers, você pode consultar a tecnologia eletrônica Ningbo Chuangbiao. A empresa está localizada sob a ponte da baía de Hangzhou em Ningbo, Zhejiang, com transporte conveniente.
